На современных дизельных двигателях турбина не просто нагнетает воздух — она делает это по-разному в зависимости от режима работы. Управляет этим процессом актуатор турбины. Деталь небольшая, но без неё двигатель теряет тягу, уходит в аварийный режим и выдаёт ошибки по давлению наддува.
Что такое актуатор турбины и где он находится

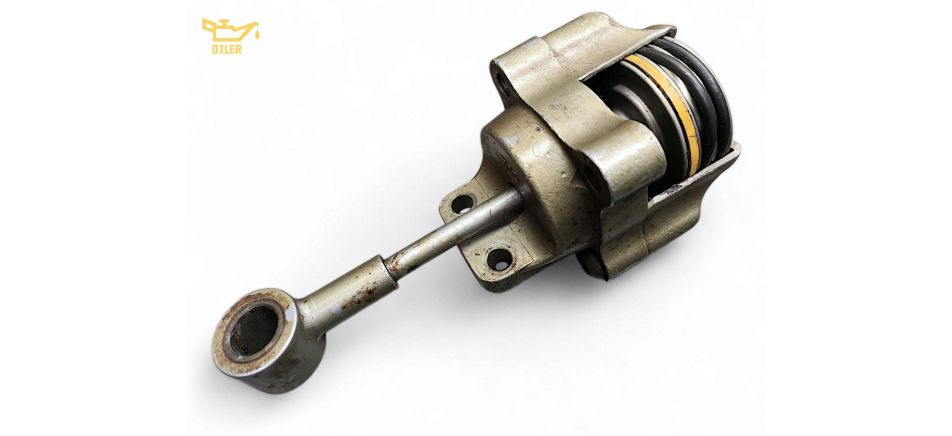

Актуатор — это исполнительный механизм, который управляет геометрией турбины. Что такое актуатор в общем смысле — любой привод, который преобразует управляющий сигнал в механическое движение. Применительно к турбине — это устройство, которое двигает направляющий аппарат (лопатки изменяемой геометрии) внутри турбинной улитки. Расположен актуатор на турбине снаружи турбокомпрессора — как правило, со стороны вакуумного или электрического привода. На большинстве дизелей его хорошо видно: небольшой цилиндр или моторчик с тягой, соединённой с рычагом управления геометрией.
Как работает актуатор на дизеле с изменяемой геометрией
Турбина с изменяемой геометрией (VGT — Variable Geometry Turbocharger) отличается от обычной тем, что внутри её есть подвижные лопатки. Изменяя угол этих лопаток, можно регулировать скорость потока выхлопных газов через турбинное колесо. На малых оборотах лопатки прикрываются — проходное сечение уменьшается, скорость газов возрастает, турбинное колесо раскручивается быстрее. Это устраняет турбояму на низах. На высоких оборотах лопатки открываются — турбина не создаёт избыточного давления и не душит двигатель. Работа актуатора турбины — постоянно двигать лопатки в нужное положение по команде ЭБУ. Хорошее техническое состояние масла критично для таких систем: загрязнённое масло забивает механизм изменения геометрии. Поэтому при обслуживании турбированных дизелей замена масла в срок — не рекомендация, а необходимость.
Виды актуаторов турбины
Существует два основных типа. Пневматический актуатор — управляется вакуумом или давлением воздуха. Проще по конструкции, дешевле, но менее точный. Вакуум создаётся вакуумным насосом, управление идёт через электромагнитный клапан. На многих дизелях VAG, Ford, Opel до середины 2010-х стоял именно такой тип. Электронный актуатор — содержит электромотор, редуктор и датчик положения. ЭБУ управляет им напрямую, точность позиционирования лопаток значительно выше. Используется на большинстве современных дизелей: BMW, Mercedes, Toyota, Hyundai/Kia. Такой актуатор на турбину дороже в замене, но лучше работает на всём диапазоне оборотов.
Признаки неисправности актуатора
Неисправный актуатор турбины для чего нужен — понятно: без него геометрия застывает в одном положении. Последствия зависят от того, в каком именно положении «зависли» лопатки.
Турбина не дует или дует слабо
Если лопатки застряли в открытом положении — на малых и средних оборотах турбина почти не создаёт давления. Машина едет вяло, тяги нет, дизель тянет «с низов» плохо. На высоких оборотах всё нормально — там открытые лопатки и должны быть.
Машина «не едет» после 2000 оборотов
Лопатки застряли в закрытом положении — турбина хорошо работает на низах, но на средних и высоких оборотах создаёт избыточное давление. ЭБУ это видит и ограничивает наддув — двигатель теряет мощность именно в рабочем диапазоне. Как должен работать актуатор турбины в норме — плавно менять положение лопаток от малых оборотов к высоким, обеспечивая ровную тягу по всему диапазону.
Ошибка по геометрии турбины (P0046, P2563)
Электронный актуатор оснащён датчиком положения. Если реальное положение лопаток не совпадает с командой ЭБУ — блок управления фиксирует ошибку. Коды P0046 и P2563 прямо указывают на проблему с управлением геометрией турбины. Считать их и понять причину поможет компьютерная диагностика автомобиля.
Аварийный режим работы двигателя
Если ЭБУ не может управлять геометрией турбины и давление наддува выходит за допустимые пределы — включается аварийный режим (limp mode). Обороты ограничиваются, мощность падает до минимума. Машина едет, но не разгоняется выше 80–100 км/ч. Это защита: ЭБУ не даёт двигателю работать в условиях, которые могут его повредить.
Как продлить срок службы актуатора турбины
Механизм изменяемой геометрии — точная вещь. Его главный враг — нагар и загрязнённое масло. Лопатки направляющего аппарата двигаются в среде выхлопных газов и со временем покрываются сажей. Если масло меняют редко или льют несовместимое — процесс ускоряется. Несколько правил, которые реально продлевают ресурс: менять масло строго по регламенту или чаще (на пробеговых машинах — каждые 7–10 тыс. км); прогревать двигатель перед нагрузкой; не глушить мотор сразу после активной езды — дать турбине поработать на холостых 1–2 минуты для охлаждения; раз в несколько тысяч километров давать двигателю поработать на высоких оборотах, чтобы выжечь нагар с лопаток. Если принцип работы актуатора турбины нарушен и машина ушла в аварийный режим — не откладывайте диагностику. В сервисах СТО OILER проверят актуатор, считают ошибки по наддуву и оценят состояние самой турбины. Иногда достаточно очистки механизма изменяемой геометрии, и турбина снова работает нормально — без замены всего узла.
