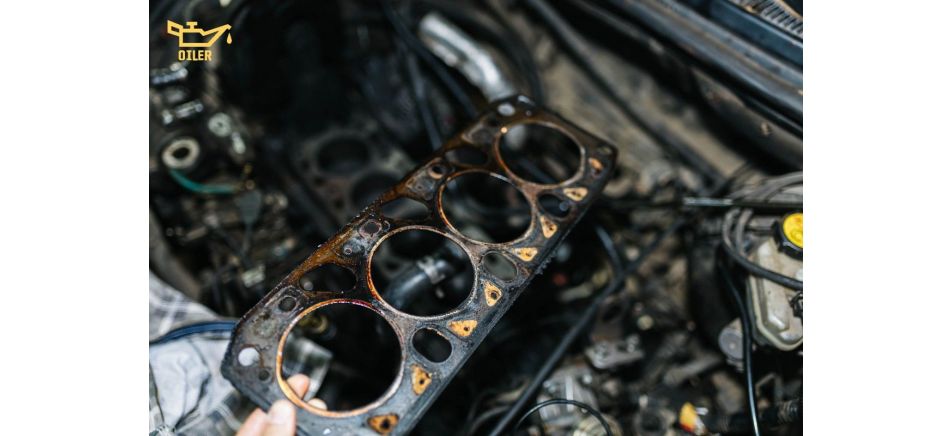

При нагрузке двигатель создает давление до 60 бар и температуру свыше 2000°C в камере сгорания. Эти экстремальные условия требуют надежной герметизации между блоком цилиндров и головкой блока, которую обеспечивает металлокомпозитная прокладка ГБЦ толщиной 1,2–2,0 мм. Конструкция детали состоит из нескольких стальных слоев по 0,2–0,3 мм с эластомерным покрытием. Для предотвращения утечек масла и охлаждающей жидкости критические зоны усилены дополнительными металлическими слоями. При правильном обслуживании двигателя качественная запчасть сохраняет работоспособность до 200 000 км пробега.
Признаки неисправной прокладки ГБЦ
Обнаружить проблему можно по нескольким признакам:
- Белый дым из выхлопной трубы. Перегрев двигателя приводит к выгоранию охлаждающей жидкости в камере сгорания, из-за чего выхлопные газы содержат белый пар с характерным сладковатым запахом.
- Падение уровня охлаждающей жидкости. Утечка антифриза через микротрещины в прокладке вызывает постоянное снижение уровня в расширительном бачке без видимых подтеков под автомобилем.
- Масляные разводы в антифризе. Нарушение герметичности между масляными и охлаждающими каналами в головке блока цилиндров приводит к образованию коричневой эмульсии в расширительном бачке.
- Снижение компрессии. Прорыв газов через поврежденную прокладку снижает показатели компрессии на 2–3 единицы от нормативных значений.
- Масляные подтеки. Разрушение детали в зоне масляных каналов вызывает появление характерных потеков между стыком блока и головки.
Пошаговая инструкция по замене прокладки ГБЦ
Процесс замены требует тщательной подготовки, специального инструмента и точного соблюдения технологической последовательности:
- Подготовительные работы. Ремонт двигателя начинается со слива охлаждающей жидкости, отключения аккумулятора и демонтажа защитных кожухов мотора.
- Демонтаж навесного оборудования. Поэтапное отсоединение патрубков системы охлаждения, топливных трубок, впускного и выпускного коллекторов, катушек зажигания или форсунок открывает доступ к головке блока.
- Снятие головки блока цилиндров. Ослабление и демонтаж болтов крепления в строго определенной последовательности позволяет снять головку без деформации привалочных поверхностей.
- Очистка поверхностей. Тщательное удаление остатков старой прокладки и проверка плоскостности сопрягаемых поверхностей с допуском не более 0,03 мм обеспечивает надежную герметизацию.
- Установка новой запчасти. После обезжиривания поверхностей проводится монтаж новой детали строго по направляющим втулкам с совмещением всех технологических отверстий.
- Затяжка болтов крепления. Поэтапная затяжка болтов с определенным моментом (40 Нм, 70 Нм) и последующим поворотом на 90 градусов гарантирует равномерное прижатие прокладки.
- Сборка и заправка систем. Монтаж распределительных валов с соблюдением меток ГРМ, установка навесного оборудования и заправка охлаждающей жидкости завершают процесс замены.
Проверка работы ГБЦ после ремонта
После завершения ремонта двигателя запуск и проверка силового агрегата выполняются поэтапно. В прогретом до 90–95°C моторе контролируется давление масла, которое должно составлять 3–5 бар при 3000 об/мин. Компрессия во всех цилиндрах проверяется компрессометром — разница между показаниями не должна превышать 1 бар. При осмотре контролируется отсутствие подтеков масла и охлаждающей жидкости в местах соединений. Обязательный тест-драйв с мониторингом температуры выявляет скрытые дефекты монтажа. Через 500–1000 км пробега необходима повторная протяжка болтов крепления ГБЦ для компенсации температурной усадки. Замена прокладки ГБЦ требует профессионального диагностического оборудования и опыта работы с двигателями. В сети автосервисов OILER замена прокладки головки блока цилиндров выполняется сертифицированными мастерами, которые используют оригинальные запчасти и соблюдают все технологические требования для обеспечения надежной работы силового агрегата после ремонта.
