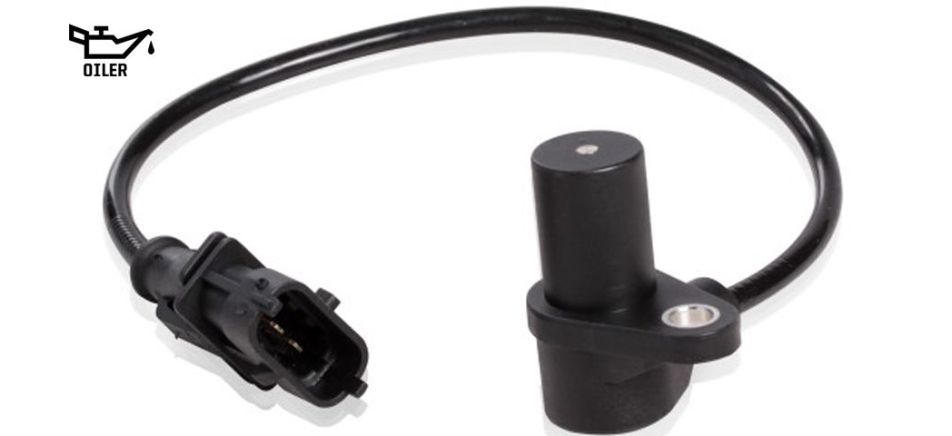

Как проверить датчик коленвала?

Датчик коленчатого вала, или сокращенно ДПКВ, необходим для регулировки работы между форсунками, которые подают топливо в рабочие цилиндры и систему зажигания в моторах с инжектором. Еще одно его название – датчик синхронизации, а его поломка способствует тому, что зажигание срабатывает с опозданием или напротив, слишком рано. Это главная причина сбоев в различных режимах работы двигателя. Поэтому, когда появляется троение с выхлопной системы, сбои силового агрегата и прочие причины, указывающие на неработающий датчик коленвала, проверка его должна быть выполнена немедленно. При этом не стоит забывать, что такая проблема способствует неполному сгоранию топлива, что негативно сказывается на моторе и окружающей среде. Рассмотрим основные признаки неработоспособности данного узла, чтобы понимать, когда необходимо выполнить диагностику.

Проверка ДПКВ: описание признаков неисправности

Чтобы понять, как проверить датчик коленвала, нужно понять признаки, по которым определяется необходимость в проверке данного устройства. Наиболее точными признаками считаются:

• Снижение мощности мотора. Так как топливо не сгорает полностью из-за проблем синхронизации форсунок с зажиганием.

• Постоянно меняющееся число оборотов двигателя. Из-за плохой синхронизации при каждом цикле в рабочих цилиндрах сгорает разное количество топлива, что и способствует появлению плавающих оборотов.

• Двигатель работает с детонацией, что способствует движению автомобиля рывками.

• Мотор не заводится из-за отсутствия синхронизации.

Когда возникают такие признаки, необходима проверка датчика коленвала, и если он сломался, дешевле будет его заменить, чем ремонтировать потом двигатель.

Проверка датчика коленвала разными способами

Существует несколько способов, позволяющих выполнить проверку датчика посредством разных приборов. Причем проверка датчика положения коленвала легко выполняется в домашних условиях, без привлечения мастеров автосервиса. Для начала его требуется снять с двигателя, не забыв поставить метки текущего положения. Первым делом следует выполнить визуальный осмотр на предмет загрязнения контактной колодки или внешних повреждений. Если все целое и контакты чистые, можно начинать диагностику. Разберем все способы диагностики детально.

Как проверить ДПКВ омметром

Данный способ считается простым, но и менее эффективным, потому что таким прибором не всегда выявляется поломка. Чтобы выполнить диагностику, необходимо взять мультиметр, переключенный в режим омметра. Используя его, нужно замерить сопротивление обмотки внутри датчика. У исправного устройства рабочее сопротивление обмотки в конструкции катушки индуктивности составляет примерно 550-750 Ом. Это усредненное значение, оно может не соответствовать заводским параметрам автомобиля. Узнать точные цифры можно в техническом мануале к машине.

Датчик коленвала: как проверить значения индуктивности

Для более точной диагностики работоспособности датчика или его непригодности, проверяется значение индуктивности. Мультиметры современной конструкции наделены функцией, позволяющей измерить такие значения. Кроме этого прибора потребуется следующее вспомогательное оборудование:

• трансформатор работающий от сети;

• вольтметр;

• прибор, предназначенный для измерения индуктивности.

Чтобы с минимальными погрешностями проверить датчик положения коленвала таким способом, рекомендуется использовать вольтметр цифрового типа. Измерения желательно делать при температуре окружающей среды 20-22 градуса. Как и в первом случае, при переключении в режим омметра необходимо выполнить диагностику индукционной катушки на соответствие сопротивления обмотки. Если значения соответствуют заводским, следует переходить к следующему этапу, измерению индуктивности специальным измерителем. У работоспособного датчика это значение обычно 200-400 мГн. При отклонении от этих показателей, датчик не подлежит ремонту и требует замены.

Как проверить провода датчика коленвала мегаомметром

Для этого используется мегаомметр в режиме 500 В. Сопротивление изоляции не должно показывать меньше 0,5 мОм. Такой же показатель должен наблюдаться и у изоляции индукционной катушки. Если сопротивление проводов с изоляцией катушки меньше минимального значения, значит защитное покрытие повреждено. Проверяя провода, нужно одним щупом прибора прикоснуться непосредственно к жиле, а вторым к любой металлической поверхности автомобиля. Если имеется пробой изоляции, прибор покажет “0”, что говорит о прямом контакте жилы с другими устройствами через поврежденный участок изоляции. Чтобы проверить катушку, необходимо щупами прикоснуться к первичной и вторичной обмоткам для диагностики сопротивления между ними.

Проверка мультиметром

Рассмотрим, как проверить питание на датчик коленвала, применяя мультиметр. У датчика есть электрические выводы, к которым подключаются провода питания. Прибор нужно переключить в режим для измерения напряжения. Измерения необходимо делать при запущенном на холостых оборотах двигателе. У работающего без сбоев датчика напряжение на клеммах равно 1 вольту. Если это значение заметно отклоняется от заводского, значит устройство необходимо заменить на новое.

Иногда проверка ДПКВ с использованием мультиметра приводит диск синхронизации к намагничиванию. В данной ситуации требуется размагничивание диска, используя сетевой трансформатор. Просматривая полученные результаты, можно выявить, работоспособность датчика или необходимость его замены. Если с ним все в порядке, необходимо выполнить обратный монтаж датчика. Оставленные при съеме датчика метки позволят установить его в таком же положении, как он и был. При этом между диском синхронизации и техническим сердечником расстояние должно быть в пределах 0,5-1,5 мм.

Датчик коленвала: как проверить осциллографом

Данный прибор используется профессионалами, так как позволяет максимально точно выполнить диагностику и определить работоспособность датчика. Кроме данного прибора потребуется специальная программа, адаптированная для диагностики датчика. Его не требуется снимать с автомобиля для диагностики, так как осциллограф позволяет выполнить проверку на месте. Далее рассмотрим, как проверить работоспособность датчика коленвала, когда прибор с программой подготовлены.

К выводам катушки необходимо прикоснуться щупами осциллографа, при этом полярность соблюдать нет необходимости. Далее нужно запустить программу диагностики и помахать перед датчиком предметом, полностью состоящего из металла. В случае исправного датчика, диагностика покажет на приборе осциллограмму. Неработающий датчик покажет нулевую реакцию на металлический предмет. Проведение диагностики при работающем моторе делает результаты измерений более точными.
