Система охлаждения двигателя требует постоянного контроля температурного режима. За передачу данных о нагреве антифриза отвечает специальный измеритель, который передает информацию на приборную панель и блок управления. Чтобы найти датчик, нужно изучить конструкцию конкретного мотора, особенно когда требуется компьютерная диагностика или обслуживание системы охлаждения.
Что делает ДТОЖ

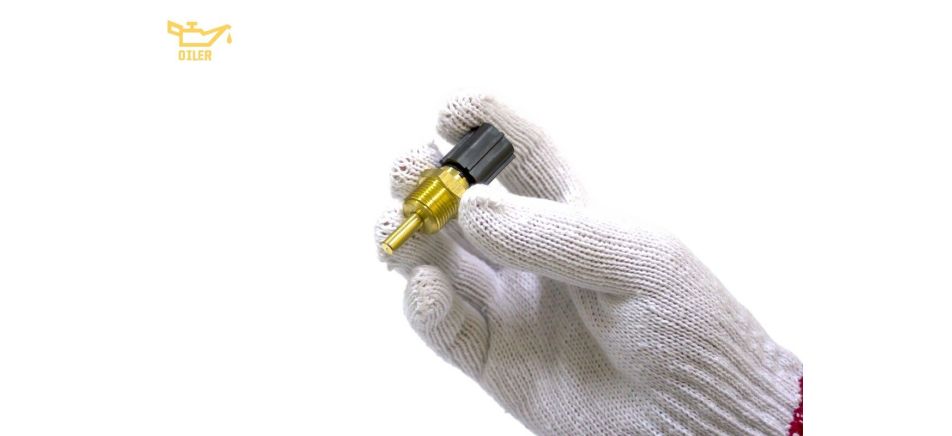

Термочувствительный элемент представляет собой резистор, сопротивление которого меняется при изменении температуры. ДТОЖ преобразует тепловые показатели охлаждающей жидкости в электрический сигнал, который поступает в электронный блок управления двигателем. На основе полученных данных ЭБУ корректирует состав топливовоздушной смеси, регулирует обороты холостого хода и управляет включением вентилятора радиатора. При температуре антифриза около 80–90°C сопротивление датчика составляет 200–300 Ом, а при холодном двигателе этот показатель достигает 2000–6000 Ом. Точные значения зависят от модели измерителя и марки автомобиля.
Где искать датчик: расположение на разных двигателях
Производители устанавливают температурный измеритель в местах, обеспечивающих максимально точное определение нагрева охлаждающей жидкости. То, где находится датчик температуры двигателя, зависит от конструкции системы охлаждения и компоновки моторного отсека.
На корпусе термостата
Распространенное место установки — корпус терморегулятора системы охлаждения. Обычно он размещается в передней или боковой части двигателя, между блоком цилиндров и верхним шлангом радиатора. Точно определить, где находится датчик температуры, можно по расположению самого термостата. Измеритель вкручивается непосредственно в металлический или пластиковый корпус через резьбовое соединение. На многих моделях Ford, Volkswagen, Renault элемент установлен именно в корпусе терморегулятора. Плановое обслуживание, при котором проводится замена термостата согласно регламенту, позволяет одновременно проверить состояние измерителя температуры. Доступ к обоим компонентам открывается при разборке узла.
В блоке цилиндров
На некоторых двигателях датчик вкручивается непосредственно в корпус блока цилиндров или головку блока. Резьбовое отверстие располагается в зоне циркуляции антифриза — обычно в верхней части, между цилиндрами. Такая установка характерна для моторов Toyota, Honda, Mazda. Измеритель контактирует с охлаждающей жидкостью, которая омывает рабочие поверхности камер сгорания. Резьба датчика может иметь размер M12×1.5, M14×1.5 или M16×1.5 в зависимости от производителя.
На верхнем патрубке радиатора
В отдельных конструкциях измеритель монтируется на верхнем шланге, соединяющем двигатель с радиатором, и определить, где находится датчик температуры охлаждающей жидкости, помогает осмотр патрубка системы охлаждения. Он устанавливается в специальный штуцер, который интегрирован в резиновый или силиконовый патрубок. Такое решение встречается на старых моделях ВАЗ, некоторых автомобилях корейского производства. Когда проводится замена охлаждающей жидкости, следует осмотреть датчик на предмет коррозии или повреждений. Монтаж на патрубке упрощает доступ при обслуживании, однако точность измерений может быть ниже по сравнению с установкой в блок.
Рядом с термостатом (два датчика)
Современные моторы часто оснащаются двумя измерителями температуры. Первый передает данные на приборную панель, второй — напрямую в блок управления двигателем. Оба элемента располагаются в непосредственной близости от термостата или в его корпусе, но подключаются к разным электрическим цепям. Двухдатчиковая система повышает надежность контроля температурного режима.
Как понять, что датчик неисправен
Неработающий измеритель температуры проявляется через характерные признаки. На приборной панели стрелка указателя может находиться в крайнем положении независимо от реального нагрева мотора. Вентилятор радиатора включается несвоевременно или не запускается вообще. Двигатель может потреблять больше топлива из-за неправильной коррекции смеси. Расход увеличивается на 10–20% при городской езде. Другие симптомы неисправности:
- затрудненный запуск холодного двигателя;
- нестабильные обороты холостого хода в первые минуты работы;
- индикация Check Engine на приборной панели;
- код ошибки P0115, P0116, P0117 или P0118 при сканировании системы.
Регулярная проверка показаний датчика предотвращает перегрев двигателя и преждевременный износ деталей.
Как проверить датчик самостоятельно
Диагностика измерителя температуры выполняется мультиметром в режиме измерения сопротивления. Датчик демонтируется из посадочного места — перед снятием необходимо частично слить антифриз, чтобы уровень жидкости опустился ниже точки установки элемента. Отключается электрический разъем, затем датчик выкручивается ключом подходящего размера. Чувствительный элемент погружается в емкость с водой, которая нагревается на электроплите. В воду опускается термометр для контроля температуры. Щупы мультиметра подключаются к контактам датчика. При нагреве воды сопротивление должно плавно уменьшаться: при 20°C — 2000–3000 Ом, при 40°C — 1000–1500 Ом, при 80°C — 250–350 Ом. Если показания отклоняются более чем на 15% от табличных значений, датчик требует замены. Резкие скачки сопротивления или его отсутствие указывают на обрыв внутренней цепи. Специалисты сервисных центров Oiler проведут профессиональную диагностику системы охлаждения с применением сканеров и осциллографов. Мастера определят точное место установки датчика на вашем автомобиле, проверят его работоспособность и при необходимости выполнят замену оригинальным компонентом. Обращение в сервис гарантирует правильный подбор детали и предотвращает ошибки при монтаже, которые могут привести к утечке антифриза или некорректной работе системы управления мотором.
