Запобіжники захищають електрообладнання автомобіля, розриваючи ланцюг у разі перевантаження за частки секунди. Це запобігає займанню проводки та пошкодженню дорогого обладнання. Знання того, де розташований запобіжник, дозволяє самостійно усунути дрібні несправності за кілька хвилин, заощадивши на візиті до сервісу.
Де в автомобілі запобіжники
Конструктори розподіляють плавкі елементи між кількома блоками відповідно до логіки роботи систем. Таке рішення скорочує довжину силових дротів і спрощує компонування джгутів.
Блок запобіжників під капотом

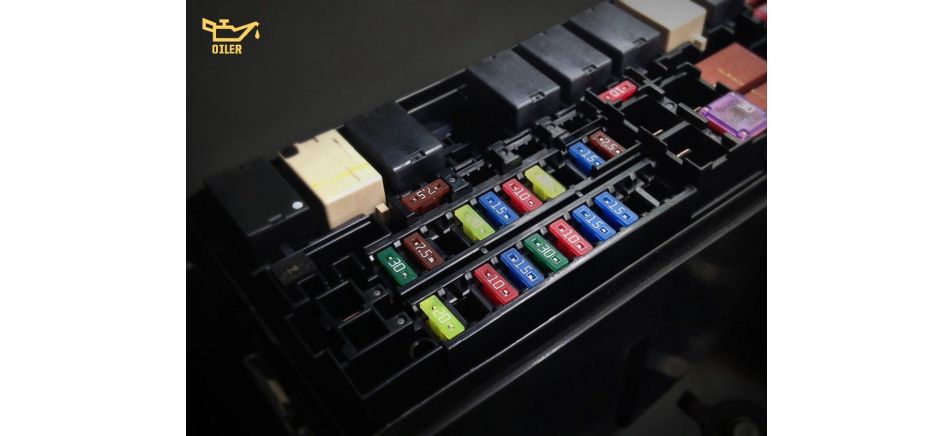

Головний блок розташований у моторному відсіку, зазвичай поруч з акумулятором у чорному пластиковому боксі. Тут зосереджено захист силових ланцюгів та критично важливих систем:
- вентилятор охолодження двигуна — 30–40 А;
- паливний насос — 15–20 А;
- система впорскування та запалювання — 15–25 А;
- стартер і генератор — 30–40 А;
- ABS та система стабілізації — 25–30 А;
- фари дальнього світла — по 10 А на кожну;
- звуковий сигнал — 10–15 А.
На внутрішній поверхні кришки виробник розміщує схему з позначенням кожної позиції, що спрощує пошук необхідного елемента у разі несправності.
Блок запобіжників у салоні
Салонний блок зазвичай розташований під панеллю приладів ліворуч від керма, у торці передньої панелі з боку дверей або за консоллю. Він прихований декоративною кришкою або заглушкою. Запобіжники в автомобілі, розташовані в цьому блоці, відповідають за комфорт і керування:
- склопідйомники: 20–30 А;
- центральний замок: 20 А;
- магнітола та підігрів сидінь: 10–15 А;
- підсвічування панелі: 5–10 А.
Малі номінали також захищають внутрішнє освітлення, прикурювач і діагностичний роз'єм.
Додаткові відсіки в багажнику та під сидінням
В автомобілях з розширеною комплектацією додаткові блоки забезпечують роботу електроніки задньої частини кузова. Основний блок у багажнику (під бічною обшивкою) захищає:
- підігрів заднього скла: 25–30 А;
- розетку 12 В (для пасажирів на задньому сидінні): 15 А;
- задні ПТФ: 10 А.
У преміум-моделях також є блок під заднім сидінням, який відповідає за роботу мультимедіа та роздільного клімат-контролю.
Як швидко знайти потрібний запобіжник
Пошук несправного елемента ґрунтується на аналізі функції, що вийшла з ладу. Якщо перестали працювати склоочисники, проблема пов’язана з салонним блоком та елементом номіналом 15–20 А. Коли гасне ближнє світло однієї фари, потрібний елемент — в моторному відсіку серед десятиамперних елементів. Схема на кришці блоку містить позначення кожної комірки латинською літерою F та порядковим номером — від F1 до F50, залежно від моделі. Поруч вказано номінальний струм та система, що захищається, англійською мовою або піктограмами. Колірне маркування корпусів спрощує візуальний пошук: бежеві розраховані на 5 А, червоні — 10 А, сині — 15 А, жовті — 20 А, прозорі — 25 А, зелені — 30 А. Коли одночасно виходять з ладу кілька систем, комп’ютерна діагностика автомобіля виявляє помилки в блоках управління та вказує на конкретні несправні ланцюги. Це економить час під час пошуку причини несправності у складних випадках, особливо коли розташування запобіжників охоплює кілька блоків і десятки позицій. Професійна діагностика автомобіля на сучасному обладнанні дозволяє зчитати коди помилок із пам’яті блоків управління та визначити, який саме ланцюг працює некоректно. Сканер відображає параметри напруги та струму в режимі реального часу, що допомагає виявити проблему до повного виходу запобіжника з ладу.
Як зрозуміти, що запобіжник перегорів
Сучасні запобіжники мають прозорий корпус, крізь який видно металеву перемичку між контактами. У разі перегорання вона руйнується, утворюючи видимий розрив. У керамічних елементів старого типу перевірку виконують мультиметром у режимі вимірювання опору — справний показує менше ніж 1 Ом, несправний — нескінченність. Непрямі ознаки допомагають виявити проблему ще до виймання елемента з гнізда. Потемніння або плавлення пластикового корпуса, нагрівання контактної групи, запах горілої пластмаси від блоку вказують на перегорання або перевантаження ланцюга. Повна відмова будь-якої системи при увімкненому запалюванні та справних інших функціях також свідчить про пошкодження запобіжника.
Як правильно замінити запобіжник
Заміну проводять лише із вимкненим запалюванням після відключення несправного споживача. Витягування виконують спеціальним пластиковим пінцетом, який виробники закріплюють усередині блоку — використання металевих інструментів створює ризик короткого замикання між сусідніми контактами, що перебувають під напругою.
Вибір правильного номіналу
Встановлення елемента відповідного номіналу гарантує надійний захист ланцюга без помилкових спрацьовувань. Виробник розраховує параметри із запасом 20–30% щодо робочого струму системи. Провід перетином 1,5 мм² витримує навантаження до 17 А, тому для ланцюга зі споживанням 12–15 А застосовують елемент на 20 А. Перевищення номіналу позбавляє проводку захисту від перегрівання — встановлення запобіжника на 30 А замість 20 А дозволить проводу нагрітися до 80–90 °С без розриву ланцюга. Заниження параметрів призводить до перегорання під час запуску електродвигунів, коли пусковий струм перевищує робочий у 2–3 рази.
Що робити, якщо новий запобіжник одразу перегорає
Повторне перегорання вказує на коротке замикання або перевантаження в ланцюзі, що захищається. Основні причини — пошкодження ізоляції проводки під час ремонту, потрапляння вологи в роз’єми, заклинювання електроприводу або несправність блоку керування. Встановлення елемента більшого номіналу або металевої перемички замість запобіжника категорично заборонено — це створює реальну загрозу загоряння. Діагностику починають із від’єднання споживача від ланцюга. Якщо після встановлення нового елемента він залишається цілим, несправність у самому пристрої. Коли запобіжник перегорає без підключеного навантаження, проблема в проводці між блоком і споживачем. Точне визначення місця пошкодження вимагає перевірки опору ізоляції кожної ділянки ланцюга мегаомметром — значення нижче ніж 0,5 МОм свідчать про пробій. У разі труднощів із самостійною діагностикою звертайтеся до сервісних центрів Oiler. Майстри проведуть комплексну перевірку електрообладнання на професійних стендах, визначать точне місце короткого замикання та усунуть несправність із використанням оригінальних запчастин і наданням гарантії на виконані роботи.
