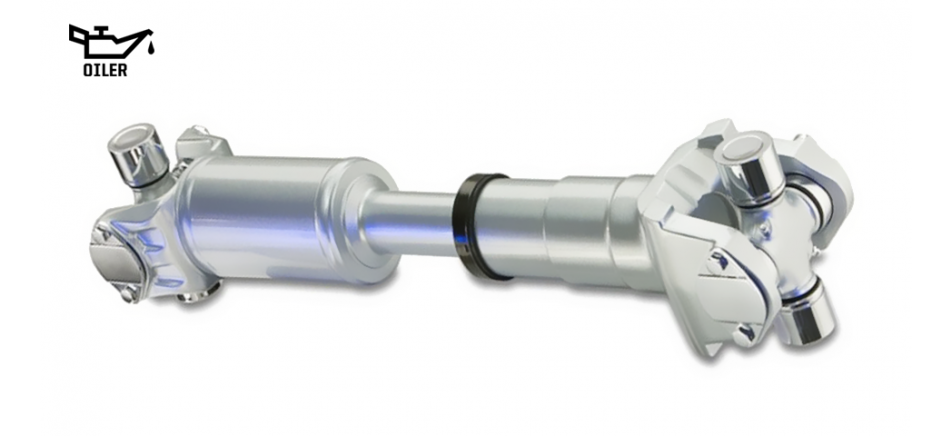

Що таке кардан?

Кардан - це спеціальний шарнір, частина системи трансмісії автомобіля, яка використовується для передачі крутного моменту. Обертання силової установки передається від КПП до редукторів заднього або переднього моста.

Водієві корисно знати, що таке кардан, і як працює ця запчастина, оскільки від справності цього елемента безпосередньо залежить здатність автомобіля пересуватися.

Пристрій кардана

Якщо говорити про те, що таке карданний вал, то не можна упустити особливості конструкції запчастини. Шарнірний механізм складається з таких основних елементів:

• Безпосередньо карданного вала.
• Пари хрестовин - використовується для з'єднання труб при зміні кутів.
• Ковзної вилки - використовується для компенсації відстані між коробкою передач і редуктором моста.
• Фланець-вилки - використовується для з'єднання коробки передач і редуктора.
• Підвісного підшипника - використовується для кріплення запчастини до кузова.
• Ущільнювачів та інших конструктивних елементів (їх наявність залежить від моделі автомобіля).

Карданний вал - це запчастина, яка може передбачати різну кількість секцій. Все безпосередньо залежить від особливостей транспортного засобу. Що більший рівень навантаження на кардан під час руху, то більше конструктивних елементів буде у запчастини. Ви дізналися, з чого складається кардан. Тепер прийшов час ознайомиться з функціоналом запчастини.

Як працює карданний вал

Складність передачі крутного моменту полягає в тому, що обертання КПП і редуктора здійснюється в різних площинах. Виправити подібну ситуацію допомагає будова карданного вала, а також особливість його розташування. Адже запчастина встановлюється не перпендикулярно щодо дорожнього покриття або кузова автомобіля, а під невеликим кутом.

Як бачите кардан, що це можна дізнатися вище, не просто передає крутний момент, а й намагається мінімізувати втрати потужності в процесі.

Карданний вал, пристрій якого може відрізнятися залежно від транспортного засобу, часто має такі особливості в роботі:

• Конструкція передбачає використання декількох труб, кут яких змінюється за допомогою хрестовин. Це виправляє проблему різних площин між КПП і редуктором моста.
• Інженери намагаються досягти мінімального рівня люфту між елементами запчастини. Таким чином збільшується плавність ходу, а вібрація кардана після заміни хрестовин не з'являється.
• Рухливість задньої осі компенсується за допомогою роботи ковзної вилки.

Що таке кардан у машині: основні різновиди

Кожен водій повинен знати всю інформацію про карданний вал: де знаходиться, особливості конструкції, види запчастини. Це допоможе краще подбати про особистий транспортний засіб у разі поломки.

Насамперед карданний вал, принцип роботи якого зазначено вище, може відрізнятися залежно від технічних характеристик автомобіля. Це потрібно обов'язково враховувати під час ремонту та заміни запчастини.

Отже, кардан буває:

• Асинхронним - такий елемент трансмісії використовується переважно в машинах із заднім і повним приводом. Хрестовини вилок з'єднуються під кутом 90 градусів, ведений вал відстає від ведучого. Щоб уникнути подібної ситуації, встановлюються додаткові карданні шарніри.
• Синхронні - якщо вас цікавить карданний вал, що це таке розглянемо на прикладі синхронної системи запчастини. Тут застосовується ШРУС - шарнір рівних кутових швидкостей, який дозволяє відхиляти труби до 70 градусів. Так знижується рівень вібрації, і збільшується термін використання запчастини. Пильовики ШРКШа забиваються брудом значно швидше. Особливо на дорозі низької якості.

Несправності кардана

Перш ніж дізнатися, як перевірити карданний вал, необхідно також ознайомитися з основними ознаками поломки запчастини. До найбільш поширених симптомів слід віднести:

• Сильні вібрації з-під днища автомобіля.
• Поява ударів і стукотів у рульовому колесі в момент вмикання КПП.
• Виникнення скрипу і свисту. Сила звуків з часом збільшується.
• Протікання робочої рідини.
• Поява дзвону в трубі карданного вала.

Такі несправності карданного вала вказують на те, що необхідний ремонт запчастини. Затягувати з ним не слід, оскільки певні поломки цілком піддаються ремонту. При ігноруванні проблеми в майбутньому доведеться повністю міняти кардан, що значно дорожче.

Як перевірити карданний вал

При появі вищевказаних проблем, не поспішайте дізнаватися, як правильно поставити кардан. Насамперед перевірте окремі елементи запчастини:

1. Кріплення кардана. Причиною люфту і збільшеної вібрації можуть стати елементи кріплення, наприклад деформація граверної шайби.
2. Еластичну муфту. З часом муфта накопичує механічні пошкодження, що також призводить до появи люфту. Щоб перевірити запчастину, слід повільно провернути кардан в обидва боки.
3. Положення ковзної вилки і вала. Якщо вас цікавить, як усунути вібрацію карданного вала, то цілком можливо причиною поломки стала поява зазору між вилкою і валом. Це неминучий процес зі збільшенням рівня зносу запчастини.
4. Шарніри. Елемент запчастини повинен справно виконувати свою роль, в іншому випадку з'являється люфт, який збільшує рівень вібрації.

Як правильно поставити кардан

Якщо вам потрібно поміняти запчастину, то за наявності інструментів, заміну можна зробити самостійно. Багатьох водіїв цікавить, як правильно виставити кардан. Це корисна інформація, яка допомагає заощадити, а також краще подбати про особистий транспортний засіб. Оптимальним рішенням, якщо ви не впевнені у своїх силах, стане звернення до СТО.

Якщо ж ви просто хочете дізнатися, як відбалансувати карданний вал, то процедура здійснюється на спеціальному стенді. Таку процедуру можна пройти тільки в умовах СТО.

Для заміни кардана виконуються такі дії:

1. Відкручуються елементи кріплення фланцевої частини і кардана.
2. Вал опускається вниз. Подбайте про наявність опори.
3. Знімаються кріплення з еластичної муфти.
4. Вал витягується з КПП.
5. Демонтується підвісний підшипник.
6. Вал обслуговується або змінюється.
7. Для заміни здійснюються зворотні дії з новим карданом.

Якщо вібрація кардана після заміни підвісного підшипника залишилася, то запчастина підлягає заміні.

Якщо водій віддає перевагу агресивному стилю водіння, то можливо його зацікавить інформація про те, як вкоротити карданний вал. Це досить складна модернізація трансмісії, яка потребує великого обсягу знань і спеціальних інструментів. Власнику автомобіля краще звернутися в майстерню, де професіонали готові допомогти в цьому питанні.

Ось ви і дізналися, що таке карданний вал, з чого складається запчастина і як вона працює. Кардан відіграє важливу роль у русі автомобіля, тому приділяйте додаткову увагу обслуговуванню та огляду запчастини.
