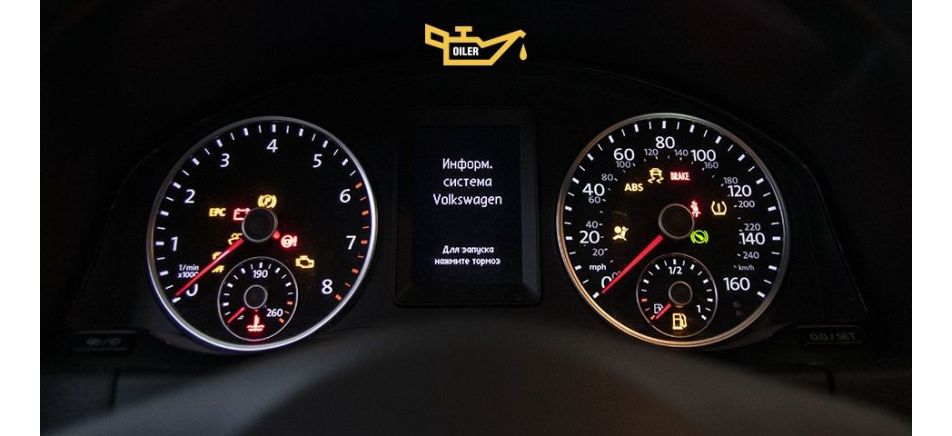

Автомобілі мають мережу датчиків, що реєструють роботу силового мотора і допоміжних систем. Це дає змогу водієві визначити коректність роботи більшості вузлів і вжити заходів або відправити транспорт в автосервіс на обслуговування. Сигналізують про наявність проблем автомобільні значки на панелі приладів. Все, що залишається водієві, так це розшифрувати сигнал. Але це ускладнюється тим, що світлова індикація сповіщає не тільки про технічні нюанси, тому що водієві необхідно моніторити і додаткову, не менш важливу інформацію. Щоб водієві було простіше, виробники ділять сигнальні лампи на приладовій панелі на такі колірні категорії:
- Знаки, що світяться червоним кольором в машині, позначають наявність критичної несправності. Рекомендується звертати увагу на сигнали цього кольору і усувати проблеми. Але іноді можна продовжити рух, а усуненням проблеми зайнятися в умовах гаража або автосервісу.
- Жовті знаки на табло автомобіля дають водієві зрозуміти, що з'явилася необхідність у сервісному обслуговуванні певних автомобільних систем.
- Зелені значки в автомобілі розкажуть про поточну роботу сервісних функцій машини і дадуть змогу оцінити коректність роботи всього авто загалом.
У кожного виробника позначення символів на приладовій панелі може відрізнятися графічно, але сенс при цьому у них не змінюється. Розглянемо детально найпоширеніші значки, щоб вміти швидко орієнтуватися під час керування автомобілем.
Індикатори на приладовій панелі для інформування водія
Розглянемо, що означають значки на приладовій панелі автомобіля, які не потребують швидкої реакції водія:
- Машина з ключем. Відображає моніторинг трансмісії та силового агрегату. Як тільки в цих вузлах з'явилася проблема, вмикається ця індикація. Подібні помилки на приладовій панелі підштовхують водія провести діагностику в умовах автосервісу.
- Замок червоного кольору на тлі машини. У будь-якій моделі подібні значки в машині характеризують стан і несправність протиугінної системи, а тому автомобіль не заведеться, доки її не буде усунуто.
- Жовті позначення на приладовій панелі, що супроводжуються знаком оклику, актуальні для автомобілів з гібридним приводом, тому що сповіщають про неробочий електропривод.
- Якщо працює сигнал про відчинені двері, але це не так, то уваги потребують їхні кінцевики.
- Миготіння слизької дороги попереджає, що активована курсова стійкість. Але значення значків на приладовій панелі авто змінюються за появи поруч трикутника або ключа, бо вони попереджають про несправність стабілізації.
- Символи на приладовій панелі автомобіля, що відображаються у вигляді ключа, означають необхідність у ТО, після якого цей індикатор скидають в автосервісі.
Ці інформаційні датчики на приладовій панелі можна довго ігнорувати, але в кінцевому підсумку це призведе до спрацьовування критичної індикації, коли одна з проблемних систем повністю вийде з ладу.
Що позначають значки на приладовій панелі: попереджувальні
Одні й ті самі значки на приладовій панелі автомобіля мають можливість світитися різними кольорами. Це зумовлено тим, що в багатьох системах спрацьовує попереджувальна і критична індикація. Якщо позначення лампочок на приладовій панелі виконано у вигляді керма, що світиться жовтим, це свідчить про процес адаптації управління. Якщо зображення керма засвітиться червоним і його доповнить знак оклику, то з'являється ймовірність відмови ГУР. Крім позначення на табло автомобіля цю проблему можна визначити і фізично, оскільки кермо стане важче обертати. Значок ручника починає індикацію при піднятому важелі гальма. А якщо робота триває і при опущеному важелі, найімовірніше, досягнуто критичного зносу гальмівних колодок.
Важливе значення мають знаки на табло машини, що сигналізують про стан технічних рідин. Зокрема, індикацію про стан антифризу виконують такі знаки на приладовій панелі автомобіля:
- червона лампочка, що підсвічує зображення градусника, говорить про підйом температури ОР до максимального значення;
- жовта лампочка, що підсвічує зображення розширювального бачка, попереджає, що рівень антифризу досяг критичної точки.
Також, розглядаючи значки на панелі авто, важко не помітити лампу омивача. Її робота попереджає про порожнечу бачка омивача або невідповідність антифризу специфікації. Тепер наведемо позначення значків на приладовій панелі, що сигналізують про невідкладні проблеми:
- Значок ASR відображається поєднанням трикутника і знака оклику. Багато виробників замість знака оклику можуть використовувати зображення дороги. Ця індикація сигналізує про неробочий ASR.
- Значок каталізатора. Такі лампочки на приладовій панелі попередять водія про перевищення максимальної робочої температури каталітичного елемента. Якщо елемент зламався, то індикація постійна.
- Індикатор моніторингу вихлопних газів. Означає проблеми, пов'язані з некоректним очищенням газів, що відходять. Щоб все виправити, потрібна діагностика вихлопної системи.
Розшифровка значків на приладовій панелі критичного характеру
Коротко розглянемо значення символів на приладовій панелі, мета яких донести до водія важливу інформацію про технічний стан вузлів:
- значок акумулятора починає роботу, коли в електричній мережі знижуються показники напруги;
- індикація мастила, що відображається червоною маслянкою, свідчить про необхідність доливання в мотор мастильного матеріалу;
- значок подушки відноситься до пасивної безпеки і означає непрацездатність повітряних подушок, що спрацьовують при зіткненні автомобіля з іншим транспортом або перешкодою.
- червоний знак оклику в центрі кола вимагає звернути увагу на гальма, оскільки можливий вихід їх з ладу;
- знак оклику на жовтому тлі означає несправність у системі стабілізації.
Таким чином, панель значків у машині дає змогу водієві розуміти свій транспорт і своєчасно усувати неполадки до того, як вони призведуть до серйозної поломки або ДТП.
