Котушка запалювання в конструкції автомобіля використовується для створення іскри, яка згодом застосовується свічкою для запуску ДВЗ. Це важлива запчастина, її поломка призводить до того, що автомобіль складно або неможливо запустити. У такому разі власнику транспортного засобу важливо знати, що означають літери "Б" і "К" на котушці запалювання.
Позначення на котушці запалювання

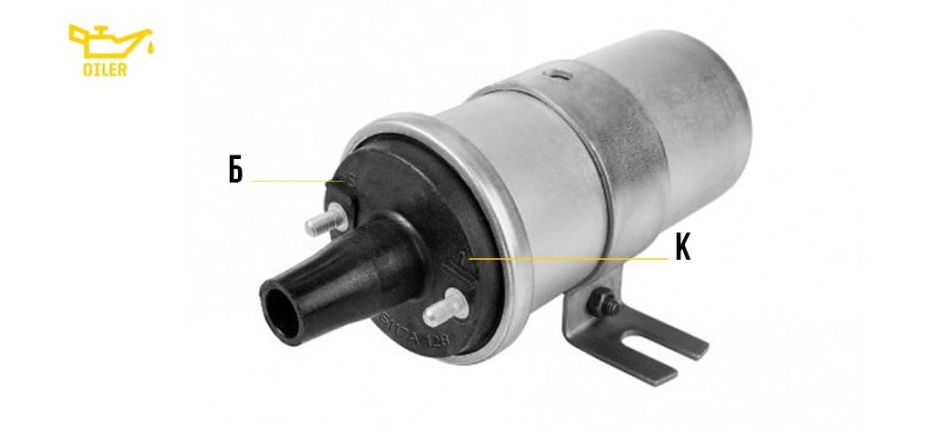

Якщо ви встановили нову котушку запалювання у свій автомобіль або хочете перевірити на працездатність стару, попередньо необхідно знати позначення на котушці запалювання. Розібратися в цьому питанні надзвичайно просто. Клема з буквою "Б" означає, що живлення на неї подається за допомогою акумуляторної батареї транспортного засобу. А ось до клеми з буквою "К" підключається комутатор.
Схема під'єднання котушки запалювання може ускладнитися, якщо як позначення на запчастині використовувалися символи, а не букви. Таким чином замість букви "Б" буде знак "+", а замість "К" - "-".
Ось ви і дізналися, де на котушці запалювання плюс і мінус. Тепер слід розібратися, як правильно підключити і перевірити цю деталь на працездатність.
Підключення котушки запалювання
Котушка - це важливий елемент у системі запалювання автомобіля. Цей трансформатор перетворює статичну напругу в 12 В з електромережі транспортного засобу на показник на кілька кіловольт, що і дозволяє створити іскру.
Підключення котушки запалювання складністю не відрізняється. Для цього слід виконати такі дії:
- Дріт, який йде від акумулятора, приєднується до клеми зі знаком "+" або буквою "Б". Найчастіше він коричневого кольору.
- Провід від комутатора під'єднується до клеми "К" або "-". У сучасних авто він чорного кольору.
- Третій вихід застосовується для високовольтного дроту.
Якщо вас цікавить, як під'єднати дроти до котушки запалювання правильно, врахуйте, що їхні кольори можуть відрізнятися в старих транспортних засобах. Тому краще додатково перевірити, який дріт куди веде.
Розбираючись, як під'єднати котушку запалювання, важливо також дотримуватися кількох додаткових правил:
- На замок запалювання необхідна подача струму або від АКБ, або від генератора.
- Після замикання струм надходить на плюсовий контакт котушки.
- Маса котушки подається на трамблер, а високовольтний дріт підключається до кришки останнього.
Фактично трамблер - це проміжний елемент між котушкою і свічками запалювання.
Коли потрібна перевірка котушки запалювання
Отже, ви дізналися, як правильно підключити котушку запалювання. Однак перед перевіркою деталі важливо ознайомитися з основними причинами її неполадок. Це допоможе забезпечити більш коректний догляд за цією комплектуючою.
Причин поломки може бути кілька:
- Механічні пошкодження. Найчастіше їхньою причиною є банальний знос ізоляції. Також можуть зноситися гумові ущільнювачі, які почнуть пропускати масло прямо на запчастину.
- Пошкодження контактів. Здебільшого відбувається через потрапляння вологи в підкапотний простір.
- Перегрів. Високий температурний режим сприяє руйнуванню котушки. Тому важливо використовувати якісну рідину для охолодження. Важливо, щоб ДВЗ працював при нормальній температурі.
- Сильні вібрації. Особливо шкідливі в тому випадку, якщо в транспортному засобі застосовуються індивідуальні (для кожної окремої свічки) котушки запалювання.
Ця деталь може прослужити дійсно довго. Але водієві важливо знати, де у котушки запалювання плюс і мінус, щоб за необхідності легко перевірити її працездатність.
Як перевірити котушку запалювання
Найлегший спосіб перевірки передбачає використання мультиметра. Щоб процедура пройшла легше, можна демонтувати котушку запалювання з підкапотного простору. Таким чином щупи мультиметра легше підключити.
Сама процедура проста. Один щуп підключається до клеми "Б", другий - до "К". Вони мають торкатися виводу первинної обмотки. Оптимальний показник опору має перебувати в межах 0,5-3,5 Ом. Він може бути і більшим, додатково читайте довідник автомобіля.
